| 一、硬件技術說明 | ||||

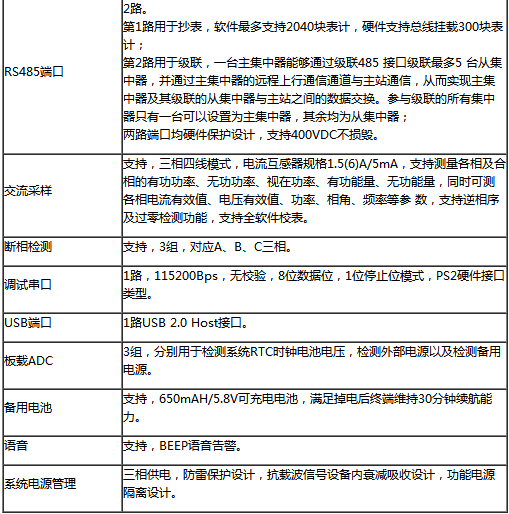

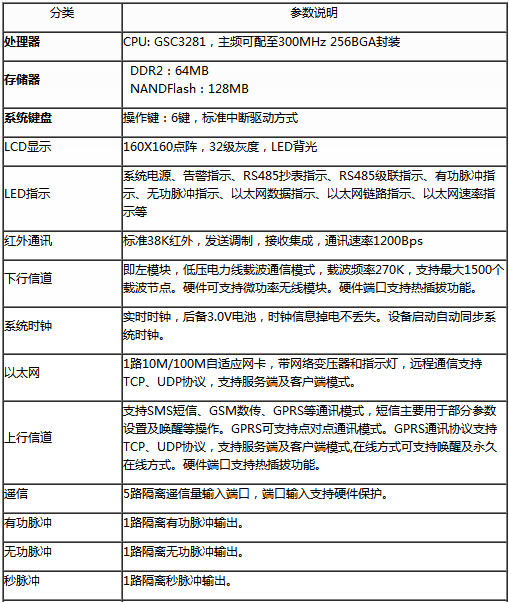

1. 硬件設計資源 | ||||
| ||||

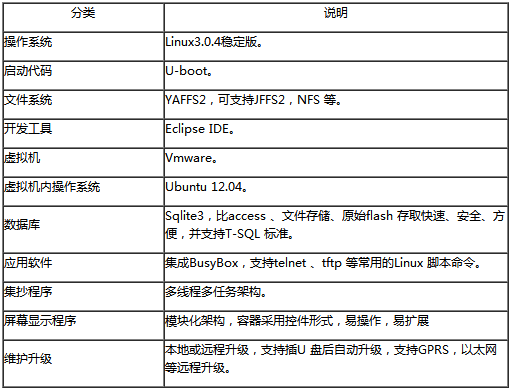

2. 軟件設計資源 | ||||
| ||||
| 二、功能介紹 | ||||
1. 數據采集、處理 | ||||
系統采集的主要數據項有： 1) 電能量數據：總電能示值、各費率電能示值、總電能量、各費率電能量、最大需量等； 2) 交流模擬量：電壓、電流、有功功率、無功功率、功率因數等； 3) 直流模擬量采集：對一些非電氣量監測點（如：溫度、壓力等），經變換器轉換成直流模擬量；集中器可實時采集直流模擬量測量溫度、壓力等非電氣量，直流模擬量測量準確度在±1％范圍內。 4) 狀態量采集：終端實時采集開關位置狀態和其它狀態信息，發生變位時應記入內存并在最近一次主站查詢時向其發送該變位信號或終端主動上報。 5) 電能質量越限統計數據：電壓、電流、功率、功率因數等越限統計數據； 6) 事件記錄數據：終端和電能表記錄的事件記錄數據； | ||||
| 2. 集抄居民用戶劃分 | ||||
通過需求分析，按照電力用戶性質和營銷業務需要，將電力用戶劃分為24種類型（按照協議定義的大類、小類、表協議），并分別定義不同類型用戶的采集要求、采集數據項和采集數據最小間隔。 1) 三相一般工商業用戶（C類）：包括低壓商業、小動力、辦公等用電性質的非居民三相用電。 2) 單相一般工商業用戶（D類）：包括低壓商業、小動力、辦公等用電性質的非居民單相用電。 3) 居民用戶（E類）：用電性質為居民的用戶。 4) 公用配變考核計量點（F類）：即公用配變上的用于內部考核的計量點。 | ||||
| 3. 校時功能 | ||||
| 具有主站對采集器終端遠程校時功能和采集終端到系統內電能表的廣播校時功能。 | ||||
| 4. 設置功能 | ||||
| 可通過遠方或本地設置初始運行參數、抄表間隔。抄表周期等參數，并具有防止非法授權人員操作和保證數據安全的措施。 | ||||
5. 自診斷和異常信息記錄功能 | ||||
| 自動進行系統自檢，發現設備（包括通信）異常進行事件記錄和報警。 | ||||
6. 事件記錄 | ||||
終端根據主站設置的事件屬性按照重要事件和一般事件分類記錄。事件包括終端參數變更、抄表失敗、終端停/上電，電能表時鐘超差等。集中器能保存最近512條事件記錄。 重要事件及一般事件按發生的時間順序分兩個隊列記錄，隊列按先進先出方式刷新。每條記錄的內容包括事件類型、發生時間及相關情況。 | ||||
7. 重要事件上報 | ||||
| 主站設置的重要事件，當事件發生后終端實時刷新重要事件計數器內容，作記錄并通過ACD 置位或直接主動上報事件記錄及時報告主站。 | ||||
8. 一般事件記錄 | ||||
主站設置的一般事件（如：終端停電、越限記錄等），當事件發生后終端實時刷新一般事件計數器內容，作事件記錄，等待主站查詢。終端電源每次停電時，記錄停電的起止時間及當前電能量。 | ||||
9. 初始化 | ||||
| 終端接收到主站下發的初始化命令后，分別對硬件、參數區、數據區進行初始化。 | ||||
10. 停電數據保存 | ||||
| 采集終端供電電源中斷后，至少保持數據和時鐘一年以上。電源恢復時，保存數據不丟失，內部時鐘正常運行。 | ||||
11. 其它功能 | ||||
軟件遠程下載：終端軟件可通過遠程通信信道實現在線軟件下載。 斷點續傳：終端進行遠程軟件下載時，終端軟件具有斷點續傳能力。 終端版本信息：終端能通過本地顯示或遠程召測查詢終端版本信息。 通信流量統計：終端應能統計與主站的通信流量。 | ||||
| 三、電氣性能 | ||||
1. 供電電源 | ||||
1) 三相四線供電：A、B、C、N ； 2) 供電電壓：在額定電壓（220/380V）±20%內正常工作； 3) 正常工作頻率：50HZ 偏差?6％～+2％ ； 4) 整機功耗：視在功率≤15VA，有功功率≤10W ； 5) 集中器使用交流三相四線供電。三相四線供電時，在斷一相或兩相電壓的條件下，交流電源應能維持集中器的正常工作和通信。 | ||||
| 2. 環境條件 | ||||
根據安裝場所，溫度和濕度條件分為以下三級： 1) 機房：溫度為+5℃～+40℃，相對濕度≤75% 2) 戶內：溫度為 －25℃～+50℃，相對濕度≤90% 3) 戶外：溫度為 －45℃～+70℃,相對濕度≤95% | ||||
| 3. 機械性能 | ||||
| 能承受正常運行中的機械振動及常規運輸條件下的沖擊，設備不發生損壞和零部件松動脫落。 | ||||
| 4. 電磁兼容性(EMC) | ||||
1) 靜電放電：8KV； 2) 高頻電磁場：10V/m； 3) 電快速瞬變脈沖群：4KV； 4) 浪涌電壓：4KV； 5) 其他電氣性能 6) 載波信道要求：120KHz ± 10KHz； 7) 中繼深度：8級； 8) 內部時鐘精度：<0.5s/d； 9) 數據保存有效期：30年； | ||||
